Kynning á Mullite

Mullít er skipt í þrjár gerðir: -mullít, jafngildir hreinu 3Al2O3·2SiO2, nefnt 3:2 gerð; -mullít, fast lausn með umfram Al2O3, örlítið stækkað eðli, vísað til sem 2:1 gerð; Gamma-mullít, fast lausn með litlu magni af TiO2 og Fe2O3. Mullite er stöðugt í jarðolíueiginleikum og óleysanlegt í HF. Þéttleiki þess er 3,03g/cm3, Mohs hörku 6 ~ 7, bræðslumark 1870 gráður, hitaleiðni (1000 gráður) er 13,8W/(m·K), línuleg stækkunarstuðull (20 ~ 1000 gráður) er 5,3×{{ 30}} gráður, mýktarstuðull 1,47×1010Pa.

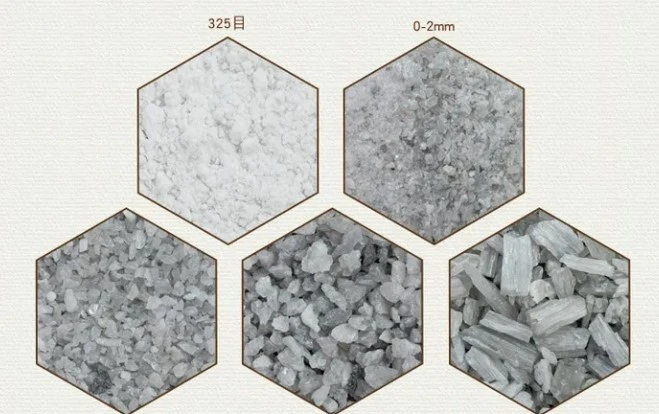

Mullite er eldföst hráefni með 3Al2O3.2SiO2 kristallaðan fasa sem aðalþáttinn. Mullite er skipt í náttúrulegt mullite og tilbúið mullite. Náttúrulegt mullít er sjaldgæft og er yfirleitt tilbúið. Efnasamsetning mullíts er Al2O371,8% og SiO228,2%. Steinefnabyggingin er rhombic kristalkerfi, og kristallunum er raðað í langar súlur, nálar og keðjur. Nálarmúlít er blandað í vörurnar til að mynda trausta beinagrind.

Mullite hefur góða vélræna og hitauppstreymi eiginleika við háan hita, þannig að tilbúið mullít og vörur þess hafa kosti þess að vera hár þéttleiki og hreinleiki, hár burðarstyrkur við háan hita, lágan skriðhraða við háan hita, lágt varmaþensluhraða, sterka efnafræðilega rofþol. og góð hitaáfallsþol.

Framleiðsla á mullite efni getur almennt verið gerð úr kaólíníti, sillímanít hóp steinefnum, áli hýdroxíði eða áloxíði og kísildíoxíði beint tilbúið. Leirefnið hvarfast við súrál eða sillímanít hóp steinefna og iðnaðar súrál við hitunarskilyrði F til að mynda aðal og auka mullít, og aðal mullít myndast á bilinu 1000 ~ 1200 gráður, og kristöllunin er aukin með því að auka hitastigið enn frekar. Myndun efri mullíts endar venjulega við 1650 gráður. Til þess að framleiða þéttar mullítafurðir er tveggja þrepa sintunarferlið almennt notað. Mullite kemur í tveimur kristalluðum formum: nállaga og prismatísk. Acicular mullite styrkir glerfasann og efnasamsetningarfasa efnisins og eldfastur nálarmullít er hærri en prismatískt mullít. Kaólínít er hratt hitað upp í meira en 1400 gráður C til að mynda nállaga mullít. Annars myndar hæg upphitun í lægra hitastig prismatískt mullít. Það eru einnig skýrslur um pípulaga og kúlulaga mullít, talið er að hið fyrrnefnda sé vegna misræmis í stærð kísils og súráls, sem leiðir til spennu af völdum pípulaga lögunar, hið síðarnefnda er kallað köfnunarefnismullít. Eiginleikar mullít hitauppstreymis anisotropy gera það að verkum að það hefur góðan hitastöðugleika. Þegar háþróaða mullítefnið er notað sem fóðrunarhlutar er hægt að skipta því beint út í hlaupandi fóðrari án forhitunar.

maq per Qat: kynning á mullite, Kína kynning á mullite framleiðendum, birgjum
